功能介紹
PAC加藥裝置是混凝劑加藥裝置中的一種，PAC又叫聚合氯化鋁，固體產品是淡黃色或棕褐色晶�；蚍勰�。在使用過程中需要按照10-15%的比例稀釋成液體通過加藥設備投加至投加點。所以PAC加藥裝置在使用過程中容易堵塞過濾器及計量泵或者管路系統，我公司生產的PAC加藥裝置在泵進口增加一套反沖洗系統，定期或者停泵前進行數分鐘的自動反沖洗，保障計量泵及其整個管路系統的清潔，很好的解決了易堵塞的現象，省去了人工繁雜的清洗工作，這一獨特的設計一致獲得客戶好評。
工作原理
PAC是一種無機高分子混凝劑。主要通過壓縮雙層、吸附電中和、吸附架橋、沉淀物網捕等機理作用，使水中細微懸浮粒子和膠體離子脫穩，聚集、絮凝、混凝、沉淀，達到凈化處理效果。
工藝流程
PAC加藥裝置主要由溶液箱、絮凝劑計量泵、電氣控制柜、攪拌機、磁翻板液位計、安全閥、背壓閥、流量標定柱、脈沖阻尼器、Y型過濾器、球閥、排污閥、壓力表、管路及附件、設備內安裝線纜、設備底座及支架平臺等組成。固體絮凝劑加入溶藥箱內，然后按比例加入自來水攪拌溶解，由絮凝劑計量泵投加到管道混合器內或投加點。投加控制可采用手動方式，也可依據上位系統輸出的控制信號，進行自動投加。
產品組成

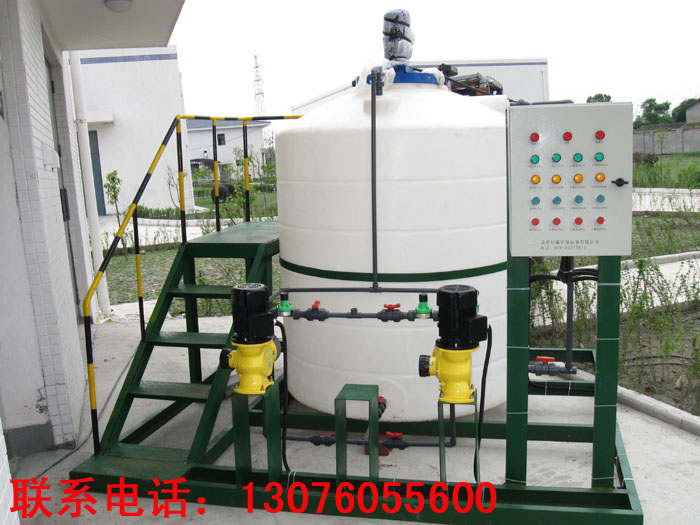

PAC加藥裝置是由加藥桶(罐)、攪拌機、計量泵、安全閥、背壓閥、緩沖器、反沖洗器、壓力表、Y型過濾器、管件閥門及控制柜集中安裝到一個底座平臺上。
1）加藥桶：材質根據環境要求可以選擇PE/PP/PVC/碳鋼/不銹鋼等，容積根據水處理量要求選擇范圍100--20000L;
2）攪拌機：材質根據要求可選PP/PVC/碳鋼/不銹鋼/碳鋼襯膠等，軸長：100-5000mm，葉片直徑：100-3000mm，葉片層數：0-3，功率：0.12KW-11KW，轉速：0-500轉/分鐘；
3）計量泵：泵頭材質根據使用環境可以選擇PP/PVC/PVDF/PTFE/不銹鋼316/不銹鋼316內襯PTFE，流量范圍：0-5000L/H，壓力：0-50MPA；
4）安全閥\背壓閥：材質可選PVC/不銹鋼304，口徑：DN15-DN40，壓力：0-50MPA；
5）緩沖器：材質可選PVC/不銹鋼304，容積：0.5--20L；
6）反沖洗器：定期或者停泵前對Y型過濾器、計量泵及其管路系統進行數分鐘的反沖洗，保障管路系統的清潔暢通無阻，解決了堵塞現象；
7）控制柜：可以選配濁度儀、流量計等采集現場數據上傳到上位機進行聯動控制藥劑的投加；
性能特點
1）加藥量穩定，適用范圍廣；
2）設備緊湊，占地面積小；
3）操作簡便，管理方便，故障率低；
4）藥劑投加量便宇調節。加藥裝置所有設備、管道及閥門均集中安裝在鋼支架上，具有結構緊湊、占地面積小和易于運輸安裝等優點。
5）主設備可選用隔膜計量泵|柱塞式計量泵，泵過流部分可根據不同的介質選用不同的泵頭材質，有PP，PVC，PVDF、PTFE和不銹鋼304，可滿足強腐蝕性介質的要求。
6）加藥入口設置了管道過濾器，材質可選用PVC或不銹鋼304。因此可以****計量泵入口介質的潔凈，同時也提高了運行的****性，延長了設備的使用壽命。
7）反沖洗器：定期或者停泵前對Y型過濾器、計量泵及其管路系統進行數分鐘的反沖洗，保障管路系統的清潔暢通無阻，解決了堵塞現象；
8）可以手動/自動控制，自動時候可以根據水質的濁度、處理水量等等外部信息自動控制投加藥劑量，從而實現節約成本，處理高效；
應用領域
各種參數飲用水、城市污水、造紙廢水、印染紡織廢水、電廠的原水、鍋爐給水、油田地面集輸脫水處理系統，石油化工各種加藥系統和廢水處理系統等凈化處理。
歡迎來電咨詢，聯系人：黃經理，咨詢電話：13076055600 / 028-83373811.
|
