功能介紹
磷酸鹽加藥裝置用于直接向鍋爐汽包內加藥的裝置，使汽包系統工作在穩定狀態，延長熱力設備的使用壽命，****熱水設備長期穩定地安全運行。磷酸鹽加藥裝置可以在手動和自動兩種模式下運行。自動模式下運行可以選配鍋爐取樣裝置、在線磷酸根儀、在線PH儀及帶觸摸屏PLC，可根據磷酸根含量或者PH值實現磷酸鹽溶液的自動投加。
工作原理
鍋爐給水中的鈣、鎂硬度會在高溫環境下發生化學反應，或者濃縮結晶，生成不溶的水垢，牢固附著在鍋爐受熱面上，這種水垢是熱的不良導體，會阻礙熱傳導，嚴重時可能發生鍋爐爆管事故，另外，還會誘發并加劇垢下金屬化學腐蝕，危害相當嚴重。雖然鍋爐凝結水、給水都經過了嚴格的軟化、除鹽處理，但仍有少量鈣、鎂硬度進入爐水，如果不對這部分硬度進行處理，也會結垢對鍋爐安全運行造成威脅，目前，爐水加磷酸鹽是較為適宜的處理方法，反應如下：
10Ca2++6PO4+2OH ---Ca10（OH）2（PO4）6（堿式磷酸鈣）
堿式磷酸鈣是一種松軟的水渣，易隨鍋爐排污排除，且不會粘附在鍋內變成水垢。
工藝流程

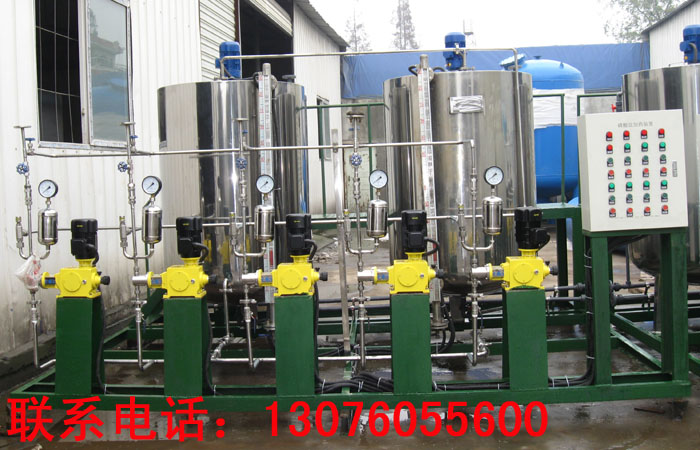

磷酸鹽加藥裝置主要包含藥液溶配系統、計量投加系統、安全系統和控制系統四個部分。其中，藥液溶配系統包含：溶液箱、攪拌機、磁翻板液位計、排污閥及管路閥門；計量投加系統主要是計量泵、流量標定柱；安全系統包含：安全閥、止回閥、脈沖阻尼器、Y型過濾器、針型閥、球閥、排污閥、壓力表；控制系統包含：在線磷酸根儀、在線PH儀、自動控制柜。使用過程中，將固體磷酸鹽加入溶藥箱內，然后按比例加入除鹽水或凝結水?dāng)嚢枞芙�，由計量投加系統加到鍋爐汽包內，投加控制可采用手動方式，也可依據上位系統輸出的控制信號，進行隨動控制，自動投加。
應用領域
各種參數汽包鍋爐爐水處理。 |
